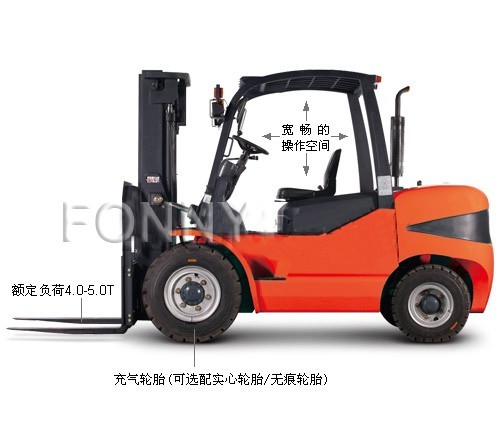

·整車外觀造型美觀大方，采用人機工程設計，操作舒適、安全、高效。技術性能方面能夠滿足國內、外不通客戶的需求。采用可調節式的方向盤和座椅，各操縱系統合理布局，充分體現人機工程原理，降低操作者的勞動強度。發動機全浮式減震裝置，轉向橋彈性連接，低扭矩轉向器使原地轉向更輕松；懸浮式高強度內置隔熱隔音材料的整體式機罩，底板操作空間簡潔寬敞，保障了整機操作的舒適性。
散熱系統
·散熱系統采用超大容量管帶式散熱器、優化的散熱通道，進一步提高整車的散熱能力，確保發動機可靠工作。
液壓系統
·液壓系統采用島津多路閥和齒輪泵，軟、硬管合力布局；能夠大大減小油壓，改善門架的升降、傾斜等功能。能更好的確保密封性能，使整車更加安全、穩定、可靠。
傳動系統
·傳動系統配置中南、紹齒傳動等品牌，驅動橋配置安慶車橋、華晨機械等品牌，性能成熟，質量可靠。
電氣系統
·電氣系統采用線束和防水接插件，多道保險絲布置，確保電路系統的安全性和穩定性，整個電路系統集成板設計，便于維修和保養。
門架
·門架寬視野設計，操作靈敏度高和起步平穩，靈活的轉向和較小的轉彎半徑，保障整機可控、靈活、輕便及高效的作業；起升油缸帶緩沖裝置，管路系統設置安全設置，即使管路破裂也不會造成門架或貨物失控，出廠前安全指標檢測，確保整機的安全性。
選配
·實心輪胎/無痕輪胎 ·液化石油氣瓶 ·雙空氣濾清器/油濾過濾器 ·擋風玻璃
·前雙輪輪胎 ·卷管器 ·尾氣顆粒凈化裝置 ·蓄電池充電器
·側移/內置式側移 ·管路和多路閥選配 ·駕駛室 ·LED報警器
·特殊尺寸的貨叉 ·高位排氣管 ·暖風機 ·特殊顏色
·格拉姆座椅/懸浮座椅 ·二級/三級全自由門架 ·空調 ·寬擋貨架和差架體
·座椅扶手 ·滅火器 ·側移調距叉 ·軟抱夾 ·紙卷夾
|
自 動 擋 |
貨 號 |
FN2021-T1 |
FN2021-T2 |
FN2021-T3 |
FN2021-T4 |
FN2021-T5 |
|
|
動力形式 |
柴油 |
||||||
|

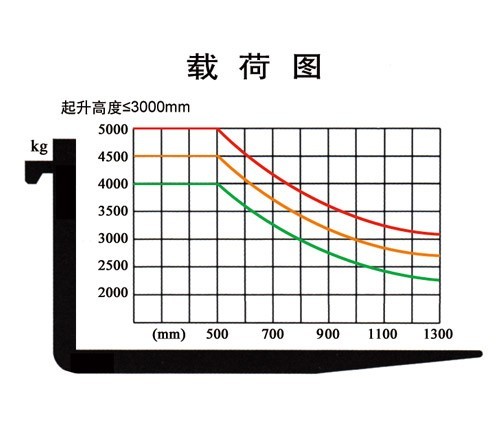

額定起重量 |
kg |
4000 |
4500 |
5000 |
4500 |
5000 |
|
|
載荷中心距 |
mm |
500 |
|||||
|
起升高度(h3) |
mm |
3000 |
|||||
|
自由起升高度(h2) |
mm |
150 |
155 |
155 |
|||
|
單個貨叉規格(L×W×T) |
mm |
1070×150×50 |
1070×150×55 |
1070×150×55 |
|||
|
貨叉調節范圍 |
|
mm |
300/1380 |
||||
|
門架傾角(α/β) |
前/后 |
Deg |
6o/12o |
||||
|

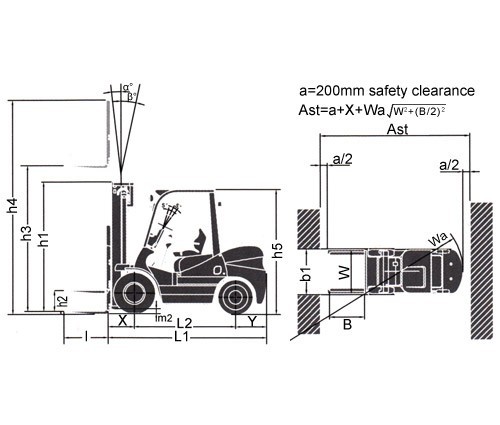

前懸距(X) |
mm |
590 |
595 |
595 |
|||
|
后懸距(Y) |
mm |
550 |
570 |
614 |
570 |
614 |
|
|
離地間隙(門架處)(m2) |
mm |
180 |
175 |
170 |
175 |
170 |
|
|
外形尺寸 |
長度(不帶貨叉)(L1) |
mm |
3140 |
3160 |
3204 |
3160 |
3204 |
|
寬度(b1) |
mm |
1480 |
|||||
|
門架不起升高度(h1) |
mm |
2265 |
|||||
|
門架起升高度(帶擋貨架)(h4) |
mm |
4420 |
|||||
|
護頂架高度(h5) |
mm |
2265 |
|||||
|
轉彎半徑(Wa) |
mm |
2740 |
2760 |
2810 |
2760 |
2810 |
|
|
直角通道寬度 |
mm |
2450 |
2500 |
2550 |
2500 |
2550 |
|
|
速度 |
運行(空載) |
km/h |
16/24/18 |
||||
|
起升(滿載) |
mm/s |
460 |
450 |
450 |
450 |
||
|
下降(滿載) |
mm/s |
500 |
|||||
|
牽引力（滿載/空載） |
KN |
22 |
|||||
|
爬坡度（空載） |
% |
19 |
18 |
17 |
18 |
17 |
|
|
輪胎 |
前 |
300-15-18PR |
|||||
|
后 |
7.00-12-12PR |
||||||
|
輪距 |
前 |
mm |
1180 |
||||
|
后 |
mm |
1190 |
|||||
|
軸距(L2) |
mm |
2000 |
|||||
|
自重 |
kg |
6600 |
6800 |
7100 |
6800 |
7100 |
|
|
橋負荷 |
滿載(前) |
kg |
9010 |
9750 |
10500 |
9750 |
10500 |
|
滿載(后) |
kg |
1590 |
1550 |
1600 |
1550 |
1600 |
|
|
空載(前) |
kg |
2750 |
2710 |
2680 |
2710 |
2680 |
|
|
空載(后) |
kg |
3850 |
4090 |
4420 |
4090 |
4420 |
|
|
蓄電池 |
電壓/容量 |
V/Ah |
2×12/80 |
2×12/80 |
|||
|
發動機 |
型號 |
LR4B3 |
1104D-44 |
||||
|
制造商 |
洛拖 |
Perkins |
|||||
|
額定功率/轉速 |
57kw/2200rpm |
56kw/2200rpm |
|||||
|
扭矩/轉速 |
285N.m/1300-1500rpm |
260N.m/1650rpm |
|||||
|
氣缸數量 |
4 |
4 |
|||||
|
缸徑×行程 |
108×125mm |
105×127mm |
|||||
|
排氣量 |
4.578L |
4.44L |
|||||
|
燃油箱容積 |
90L |
90L |
|||||
|
傳動裝置 |
制造商 |
China |
Perkins |
||||
|
型號 |
液力 |
||||||
|
擋位(前/后) |
2/1 |
||||||
法尼所面向的所有終端客戶在服務期 限內均可享受Web支持和法尼技術支持服務。如果產品發生故障，客戶可以直接通過互聯網登錄法尼網站服務專區，搜索查詢專項產品服務或通知法尼為客戶上門提供技術人員和所需部件。上門支持服務將在客戶提出服務請求的國家和地區內提供， 且限于有能力提供客戶所購產品和部件的國家和地區。
● FONNY 擁有健全、完善的技術服務制度和檢查制度，并有專業的維保工程師，為您的項目進行現場指導并監督，免去您對于產品維保的后顧之憂。我們嚴格執行安全操作規程，遵守安全管理制度，并由維保工程師定期對客戶維保人員進行安全上崗和操作技能、安全、服務利益等各項培訓，科學規范維保工作流程，提高效率，保證日后 的維保質量。
● 維保工程師定期填寫《維修保養周期表》，并向客戶明確產品報修及投訴電話，接到報修電話后，維保工程師會第一時間趕赴現場。江浙滬地區24小時內，其它地區48小時。
● 具體服務年限請見報價單，該期限過后的在線支持服務需要根據法尼服務條款確定，如需另行付費，法尼將在第一時間通知客戶。盡管存在服務年限的規定，易損件、電池和其他等法尼耗材和附件按照特定的支持服務進行。
快速訂購、支持專線：400-7167-828
● 時刻對產品提供一年2次的回訪服務，及時了解客戶的各項需求， 提供更優質更適合客戶的服務項目。
● 維保工程師始終堅持讓客戶滿意，迅速有效地處理用戶意見，以熱情、有效的服務態度為用戶解決問題。
◆ 電話技術支持
法尼提供系列化的服務以滿足客戶需求。電話技術支持服務旨在第一時間快速正確的處理合作伙伴的問題，提供正常工作時間和正常工作時間之外的加時遠程 電話技術支持。
服務概述
以下(“服務說明 ”)詳細闡述了法尼電話技術支持服務所包含的遠程服務內容。通過該支持服務計劃，您可在本服務說明規定的時間段之 內通過電話獲得法尼技術支持服務。呼叫法尼報價單訂單及其他媒體所標明的技術支持號碼，獲得技術支持服務。
以上技術支持號碼服務面向中國大陸地區，港澳臺及其他地區服務參見其他區域服務說明。 增強型電話技術支持服務提供：法尼遠程電話技術支持
國家和地區
電話技術支持時 間
中國大陸及港澳臺區域
周一至周五早8：30-下午5：30
周六早9：00-下午17：00
其他地區參見法尼其他區域服務說明
服務時間基于東部標準時間（EST）
客戶職責
如法尼產品出現任何故障， 客戶應呼叫法尼訂單及其他媒體標明的免費技術支持號碼，聯系法尼技術支持部門。
A、呼叫法尼之前 ， 客戶應準備妥當下列信息：1. 客戶在法尼注冊的客戶編號 2.產品貨號型號3.產品序列號 4.用戶應身處設備所在位置，并遵循法尼技術人員的指導
B、與法尼進行電話交流時，客戶應準備妥當下列信息：1.故障的詳細說明 2. 在條件允許的情況下，準備故障的文檔說明及設備故障圖片其它重要信息。
機密性或專有權利主張：客戶允諾，任何提供或發送至法尼(通過電話、郵件或其它方式)的信息或數據非客戶機密或專有。 本服務說明服從客戶與法尼簽署的更高級別協議的條款、條件，并作為其補充。在此類協議不存在的情況下，本文將受法尼標準的銷售、服務和技術支持條款和條件的限制并作為其補充，后者可致函索取或訪問 m.scqsx.cn 獲得。在本文與此類條款或條件相抵觸時，應以本文為準。法尼有權對本文及其描述的產品和服務隨時進行增補或修改， 恕不另行通知。
◆ 在線技術支持
法尼所面向的所有終端客戶在服務期限內均可享受Web 支持和法尼技術支持服務。如果產品發生故障， 客戶可以直接通過互聯網登錄法尼網站服務專區，搜索查詢專項產品服務或通知法尼為客戶上門提供技術人員和所需部件 。上門支持服務將在客戶提出服務請求的國家和地區內提供，且限于有能力提供客戶所購產品和部件的國家和地區。
具體服務年限請見報價單，該期限過后的 在線支持服務需要根據法尼服務條款確定，如需另行付費， 法尼將在第一時間通知客戶。盡管存在服務年限的規定，易損件、電池和其他等法尼耗材和附件按照特定的支持服務進行。
服務說明
法尼在其技術支持網站( m.scqsx.cn) 上提供包含電子郵件支持在內的綜合性免費在線支持。大多數支持問題都可通過法尼的在線 問題診斷平臺和信息資源得到解答，
例如：
1.與法尼技術人員一樣，訪問法尼的知識管理系統，查詢問題診斷方法、故障診斷信息和常見問題（FAQ）等大量參考資料。
2.通過鍵入客戶編號獲取有關您的企業交易信息及購買產品的維護保養信息。
3.獲取設備保養及維護知識，注冊獲取知識更新通知。
4.在線觀看產品使用、維護 、保養及維修視頻。
5.加入討論組，與其他客戶和法尼專業技術人員交流。
◆ 上門服務技術支持
上門服務為客戶的法尼的產品提供在購買地區以外的服務與支持。法尼提供的該服務僅限于在中國大陸地區。當客戶在其所在國家或地區之外遇到問題時， 可在支持其產品的任何國家或地區要求獲得全球服務。服務細則和部件供貨情況在不同國家或地區會有所不同。客戶應明 確，受產品所在地距離和交通狀況影響，各地提供的上門服務反應速度會有所不同。
客戶可通過三種途徑獲取技術支持：
1. 客戶可呼叫其當前所在地區的呼叫中心。
2. 客戶可呼叫報價單上的客戶服務代表或技術支持代表。
3.如果需要維修, 法尼技術人員將通過客戶所在地的法尼呼叫中心安排服務。法尼不排除上門服務可能由法尼服務合作伙伴提供。
